そのダイカスト製品、もっと良くなります!

私たちアクトコーポレーションは、お客様のやる気をお手伝いします。

湯流れシミュレーション(流動解析)って何?

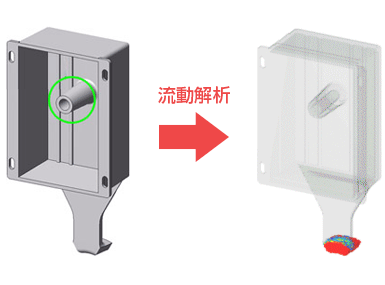

中央のボスの湯周りが悪く困っている製品(左図)を流動解析すると、
湯がボスの根本を通り過ぎていることがわかります。
case02_01

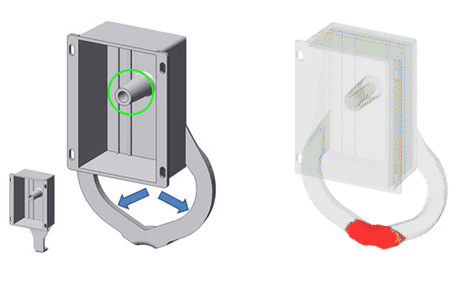

次にランナーを変える(左図)と、
左右からやってきた湯がぶつかり、ボスを登っていくことが分かります。
case02_02
ボスの後ろに窓を設置(左図)すると、
窓にぶつかり反射した湯がボスを登っていきます。
case02_03

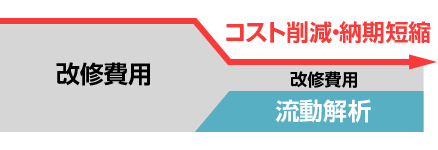

なぜ改修費用が削減できるの?

case02_04巣、湯じわ、充填不良などの改修は、問題の対策としてゲート位置、ガス抜き位置の変更、製品の天地を逆にするもしくは90度回転などのレイアウト変更などでコストが増大します。

しかし、湯流れシミュレーション(流動解析)をすることで、問題が発生する部分の予測や対応を短時間で何パターンも行うことが可能です。
結果的に全体的なコスト削減や納期短縮に繋がります。



ご依頼から納品までの流れ

製品データ(2D・3D)
※3Dモデルがあれば、短納期・低コストにてお見積ができる場合があります。
お客様のご要望、ご希望内容のヒアリング
鋳造条件:ダイカストマシンサイズ、方案ゲート速度、充填時間など
レイアウト、スライド中子、ゲート位置など
※すべて私どもにおまかせいただいても結構です。
流動解析 STEP1
報告書にて提出
対策案の提案
流動解析 STEP2
報告書にて提出
金型設計
ご要望があれば金型設計(金型組立図から部品図、ピン図まで)致します。
さらに鋳造初期条件もアドバイス致します。

プラン

ご要望、ご予算に合わせたプランをご用意しております。初めてのお客様はお気軽にお問い合わせください。

Aプラン

ご希望のレイアウト、方案にて解析
※解析結果より対策法案を提案いたします。

Bプラン

Aプラン + 対策レイアウト、方案にてさらに解析
※ゲート位置、ガス抜き位置、レイアウトの最適化

Cプラン

設計要件をご提示いただき、すべておまかせ

お気軽にお問い合わせください。049-232-9100

お問合せフォーム
